主要技术参数

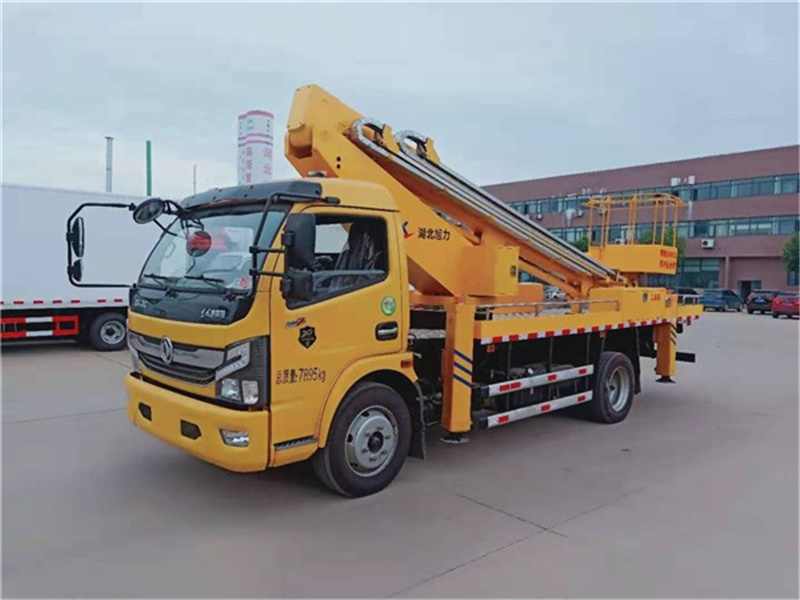

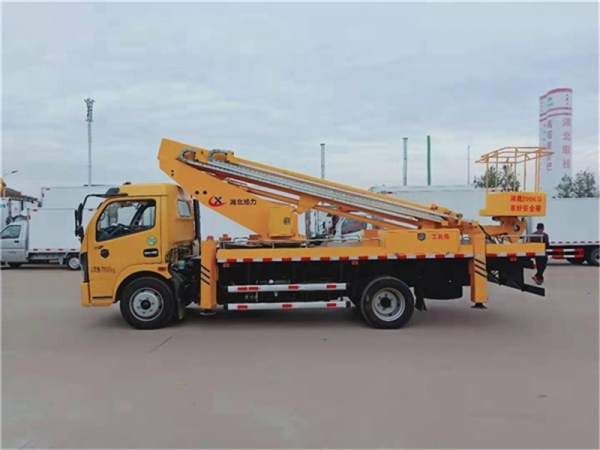

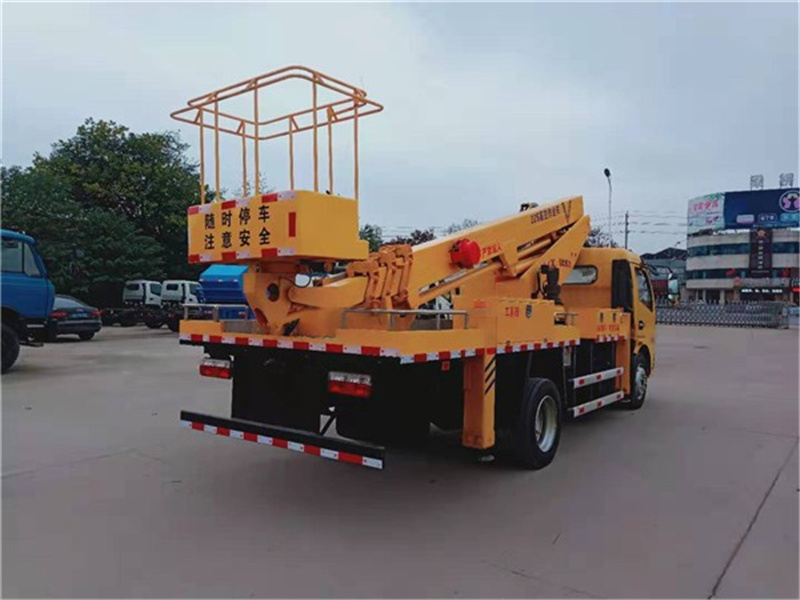

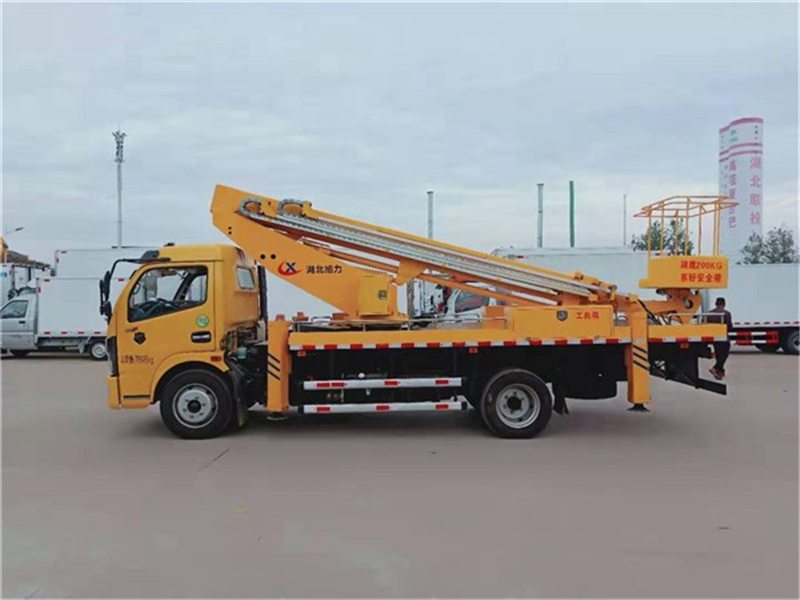

东风22米高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | ★总长 | mm | 7750 | |
★总宽 | mm | 2190 | ||
★总高 | mm | 3130 | ||
质量参数 | 乘坐人数(含驾驶员) | 人 | 3 | |
总质量 | kg | 7895 | ||
主要性能参数 | 工作平台额定载荷★ | kg | 200 | |
**大作业高度★ | m | 22 | ||
★**大作业高度时作业幅度 | m | 5.0 | ||
★**大作业幅度 | m | 13.6 | ||
**大作业幅度时作业高★度 | m | 5.36 | ||
支腿跨距★ | 横向 | mm | 4120 | |
纵向 | mm | 4650 | ||
臂架变幅时间 | s | ** | ||
臂架回转速度 | s/r | 75 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | ★前悬 | mm | 1130 | |
★后悬 | mm | 2310 | ||
★后伸 | mm | 1250 | ||
★轴距 | mm | 3800 | ||
**高行驶速度 | Km/h | 103 | ||
**小离地间隙 | mm | 195 | ||
接近角 | . | 21 | ||
离去角 | . | 14 |
配置说明
部件名称 | 简要说明 |
底盘型号 | EQ1125SJ8CDC |
发动机 | 朝柴发动机,**大功率125KW,170马力,国六排放 |
驾驶室 | 单排座,可乘坐3人,驾驶室装备空调 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 机械操作 |
工作平台 | (**0)1**x700x1150 |
臂架形式 | ★四节六边型工作臂,同步伸缩 |
回转装置 | 旋转回转 |
支腿 | ★K型支腿,稳定性好,可同时或单独操作,适应多种工况。 |
操作 | ★工作平台和地面遥控器电气操作 |
**系统 | 电液比例**系统,实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及安全配置

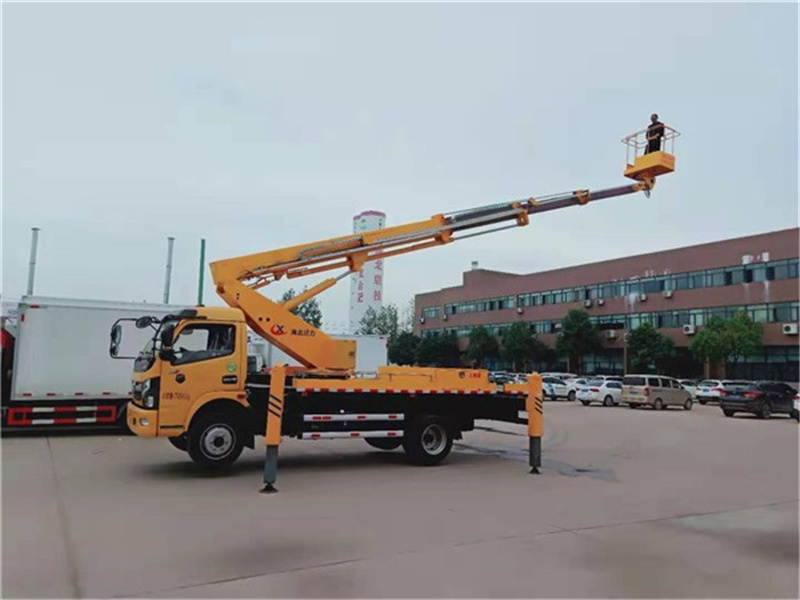

高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,**大作业高度22米,**大作业幅度13.6米。 | |
名称 | 简要说明 |
上下车自动互锁装置 | ★用于上下车互锁,防止误操作发生危险 |
支腿检测功能 | 当支腿出现不受力情况,智能限动,保护安全, |
水平检测功能 | ★实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时,可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯,照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
发动机点火熄火 | 在转台和平台处可对发动机进行点火,熄火** |
实时通讯 | 在平台和下车设有无线对讲 |
主要性能特点
K型支腿,稳定性好,可同时或单独操作,适应多种工况。★

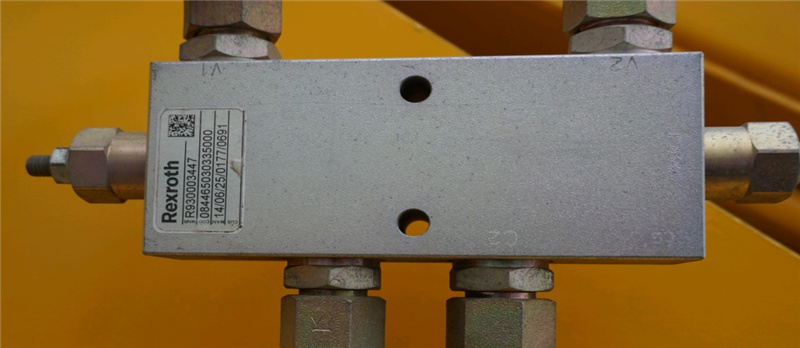

主要配套液压、电器件:负载敏感比例阀、平衡阀、**器等均为进口件。
l 底盘采用东风底盘,配有空调,方向盘采用液压助力。

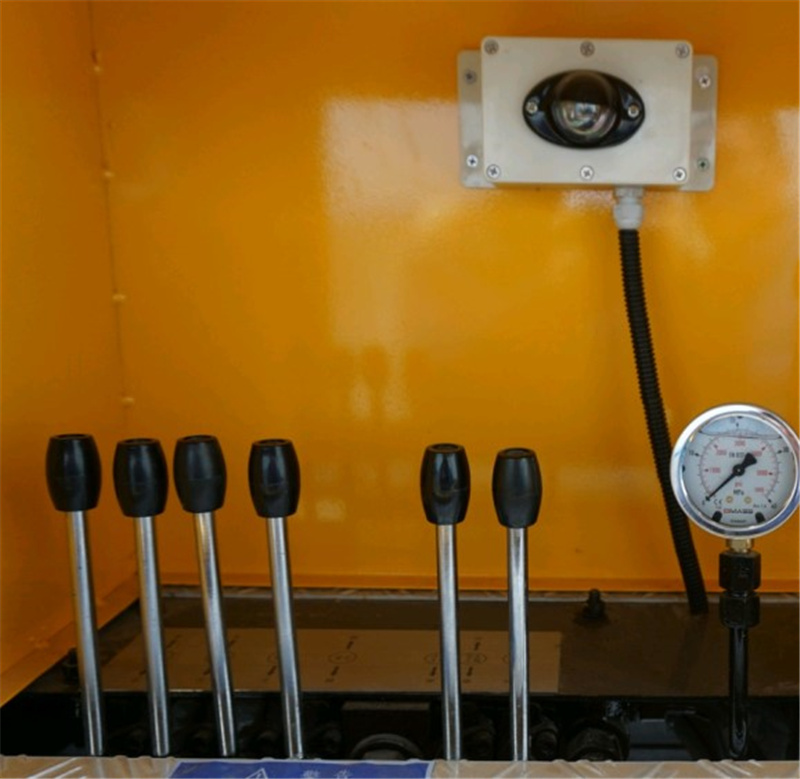

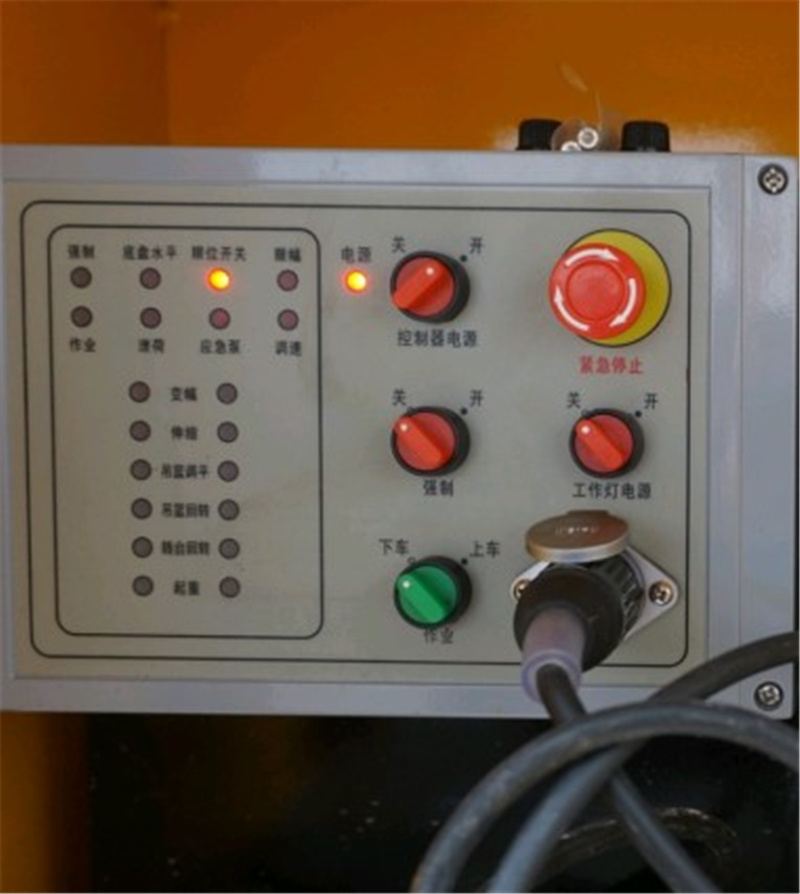

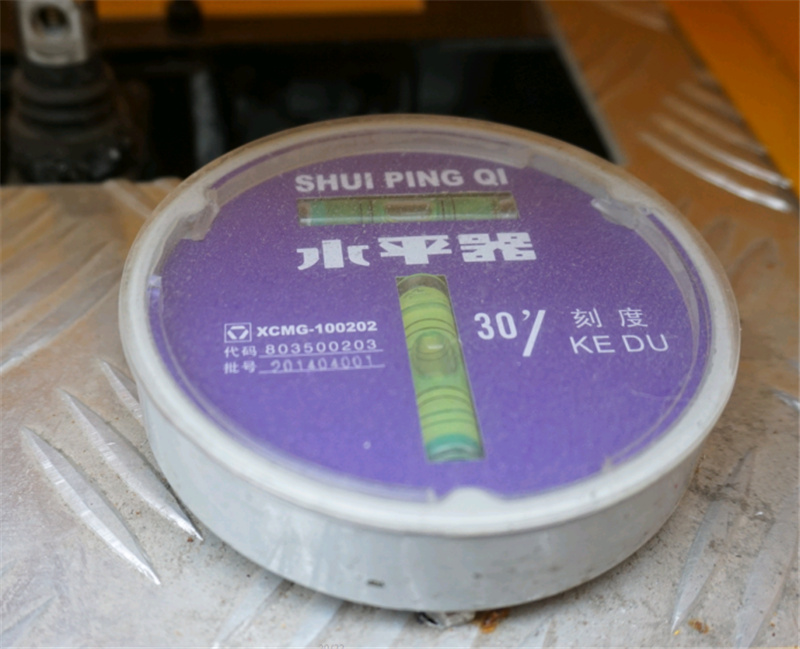

下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。
平台左右回转采用进口封闭式摆动缸形式,工作灵活方便,安全可靠。

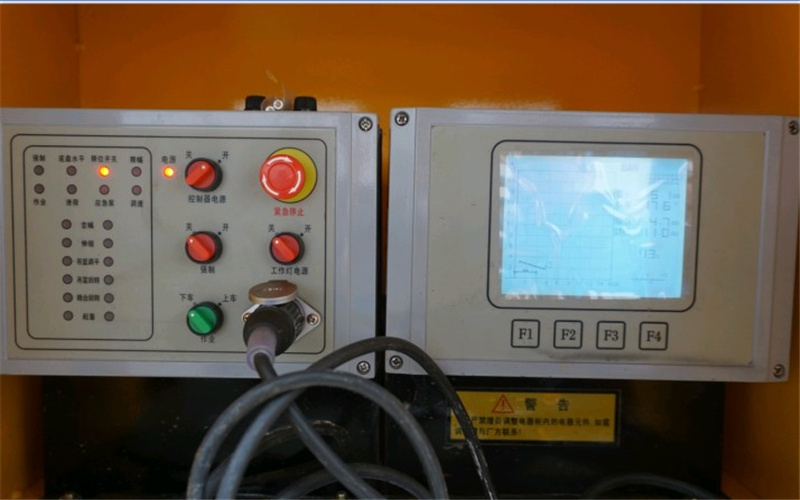

电脑**,自动限幅,危险工作报**,安全性能**。下车有显示器,实时显示整车作业工况。

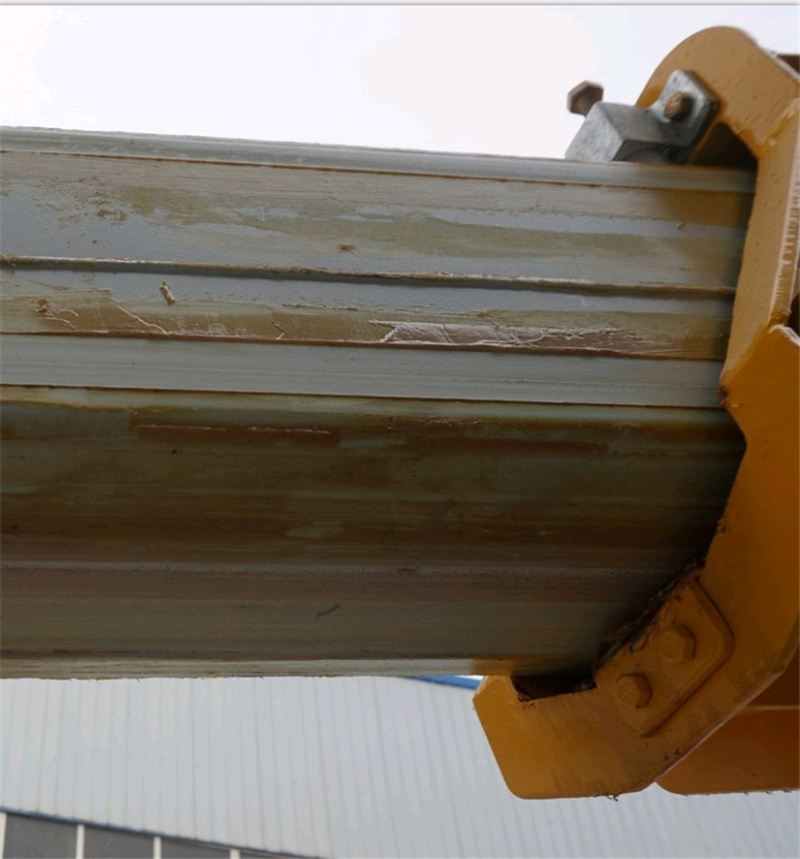

六边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。
整车电器采用CAN总线**系统,线路整齐、简易。整车有三处操作:平台操作,也可在地面用有线或无线操作,更方便观察作业空间,安全可靠,工作效率高。

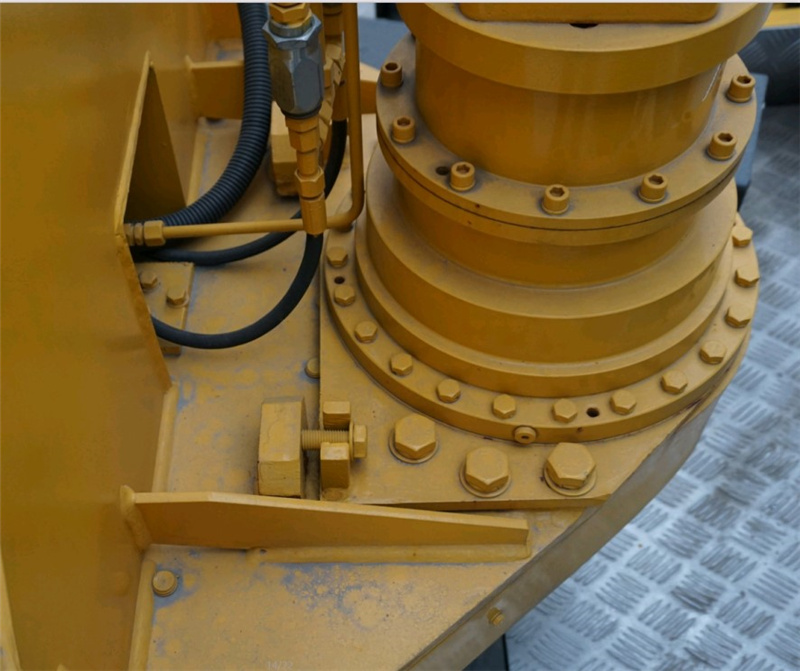

回转机构采用可调节式,方便调节.

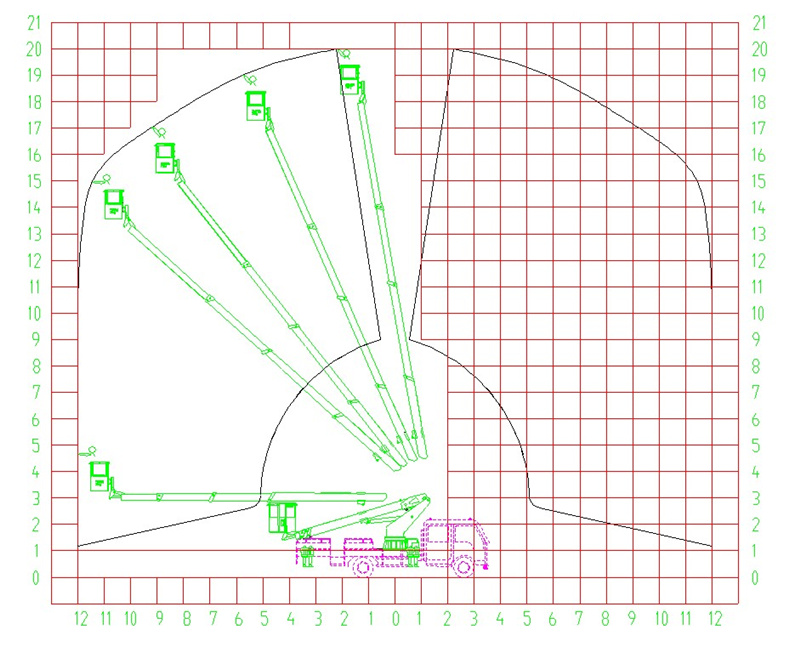

工作曲线图
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供最好的服务!
